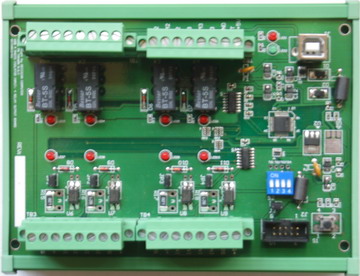

USB 4 Photo-Isolator / Relay Board








產品代碼: AUSB4P/R



USB 4 PHOTO ISO./ RELAY BOARD

.

Bus:      USB 2.0



.

產品描述: .

  • 支援 4 組光耦合器 輸入/繼電器輸出通道
  • 輸入最大負載電壓: 30V
  • 可透過Jumper設定電壓範圍:
    • 0 - 4.5V off and 6V - 20V on. (0 - 20V)
    • 0 - 16.5V off and 18 - 30V on (0 -30V)
  • PC817 光耦合器
  • 5000V 絕緣電壓.
  • 最大電壓/電流: 30V / 50mA
  • 4 x DPDT - Relays - 2 x COM/NO/NC
  • 最大開關接觸點電流值: 1A
  • 繼電器最大接觸點電壓值: 220V AC / 150V DC

.

.

.

.

  • 8 顆LED可觀測 I/O Ports活動狀態
  • 連接點可用插拔端子連接方便更換與接線

.





特色:





  • 端子 與 DIN-Rail 規格基座可供選購
  • 高速 8051 μC 核心
  • USB 2.0 控制器
  • 支援 USB ID 0~14 組
  • 支援 RS-232/422/485 控制
  • 由 EXT DC+5V/3A供電



軟體支援/驅動程式:



  • 提供範例程式提示如何引用Windows-XP Vista Win7/8 驅動及 HID-介面
  • 提供範例程式提示如何引用Linux 驅動



產品附件: :



  • USB 4PR Board
  • USB cable
  • 軟體及使用者手冊 CD







工作溫度值:0 ~ 55°C.
相對濕度範圍: 0 ~ 90%.
尺寸: 160 mm x 120 mm x 55 mm
